1、什么是擠壓工藝

       擠壓工藝，是指將金屬毛坯放入預留有孔隙的模具模腔內，在強大的壓力和一定的速度作用下，迫使金屬從模腔中擠出，從而獲得所需形狀、尺寸以及具有一定力學性能擠壓件的一種壓力加工成形方法。擠壓技術作為一種高效、優質、 低消耗的少無切削加工工藝，在金屬材料的塑性加工中獲得了迅速發展，目前在 機械、輕工、民用、宇航、軍工、電器等部門中的應用日益廣泛，己成為塑性加工技術中不可缺少的重要加工手段之一。鋁型材擠壓一般可經歷充填擠壓、穩態擠壓和終了擠壓三個階段，下圖所示為擠壓過程。

填充擠壓階段	穩定擠壓階段	終了擠壓階段

       擠壓成形工藝有多種分類方法。按照毛坯溫度的不同，可分為冷擠壓、溫擠壓和熱擠壓：按照毛坯材料種類的不同，可分為有色金屬擠壓和黑色金屬擠壓； 按照擠壓時金屬流動方向與凸模運動方向之間關系的不同，可分為正擠壓、反擠壓、復合擠壓、墩擠、減徑擠壓和徑向擠壓。通常我們所說的擠壓成形工藝是指正擠壓、反擠壓和復合擠壓三種方式。

2、等溫擠壓的原理及優點

• 在擠壓過程中，都不可避免的會出現金屬的溫度和變形不均勻，從而導致產品的尺寸、形狀、組織和性能等質量缺陷問題。而等溫反向擠壓對限制及消除這些質量缺陷是一種較理想的解決方法。

• 等溫反向擠壓是指錠子在恒定的出口溫度(±10℃)的情況下對鋁錠坯進行反向擠壓成形，通過系統深入地分析擠壓過程中熱力平衡，并考慮擠壓過程中各變量諸如鋁錠坯加熱溫度、擠壓速度、擠壓比、擠壓簡溫度及鋁型材幾何形狀等的影響．對擠壓過程進行數值模擬分析，得出可用于實際生產的擠壓各變量值，用于指導生產。

• 其特點就是要確保在整個擠壓過程中，?？赘浇冃螀^(qū)金屬的溫度始終保持恒定或基本恒定，盡量保持金屬變形抗力和金屬流動的均勻性，使?？椎膲毫Σ蛔兓蚧静蛔?，從而獲得較高的擠壓速度，同時擠壓的形狀與尺寸精確、組織與性能沿斷面和長度方向均勻性也獲得提高．因此，實施等溫反向擠壓，對提高擠壓制品的生產率與質量控制均具有十分重要的意義，是一種很有前景的材料加工方法。

3、等溫擠壓過程中錠子出口溫度的主要影響因素

      錠子擠壓時，當加熱的錠坯被送入預熱的擠壓筒中時，便開始了復雜的熱量變化過程。熱量變化過程包括以下幾部分：

• 錠坯在變形區由于變形而產生的熱量；

• 錠坯和工模具之間(擠壓筒、擠壓桿、模具)由于摩擦產生的熱量以及錠坯在變化死區剪切產生的熱量；

• 錠坯擠壓過程中本身的熱能轉換；

• 錠坯與工模具之間(擠壓筒、擠壓桿、模具)的熱量傳導；  n(5)擠壓制品與環境的熱量交換。

• 由于以上的熱量變化，錠坯在擠壓筒中隨著變形的進行，溫度有升高的趨勢，即靠近模具口處錠坯的溫度高于靠近擠壓墊處錠坯的溫度。

4、等溫擠壓過程的實現方法

       等溫擠壓對保持金屬變形抗力基本恒定，使金屬材料變形流動均勻，十分有利，從而使制品獲得均勻的組織和優良的性能，保證制品質量。實現等溫擠壓基本方法有：坯料的梯度溫度加熱；擠壓參數的熱、力耦合仿真；閉環控制等溫擠壓。

       坯料的梯度溫度加熱：通過此種方式，使坯料在長度方向上形成溫度梯度。如果溫度梯度設計合理，無論采用哪種方式，擠壓速度可得到提高，擠壓過程都更接近于等溫擠壓。

       擠壓參數的熱．力耦合仿真：采用擠壓熱．力耦合仿真系統實施等溫擠壓，硬件花費少，對現有的工藝、設備改動很小，等溫擠壓系統容易建立，擠壓模不會超載，而擠壓型材的產量與質量都能得到一定的提高。但該系統也有不足之處。因系統是否真正處于等溫擠壓狀態，是否達到最大的擠壓速度，取決于擠壓熱。力耦合仿真系統的仿真精度，但在擠壓實施前并未得到充分證實。此外，對于一些非正常停機、更換擠壓模時其溫度的隨機變化等情況，該等溫擠壓系統也很難處理。

       閉環控制等溫擠壓：采用閉環等溫擠壓系統，擠壓生產率可提高1O％左右，成材率可提高2％～3％，擠壓型材的質量更加均勻，擠壓模不會超載，特別是對工具、工件系統隨機的溫度變化，擠壓機未達到熱平衡狀態等情況，能夠給予及時的補償，對擠壓硬的合金，其尺寸精度還可得到改進。此外，系統安裝不需要擠壓機專門的停機時間。閉環等溫擠壓的主要問題是：設備投資費用大，用新模時，需要進行試擠才可獲得溫度控制的目標值，系統不能自動的獲取其所需溫度控制目標值與擠壓速度極限值。

5、等溫擠壓梯度溫度加熱法

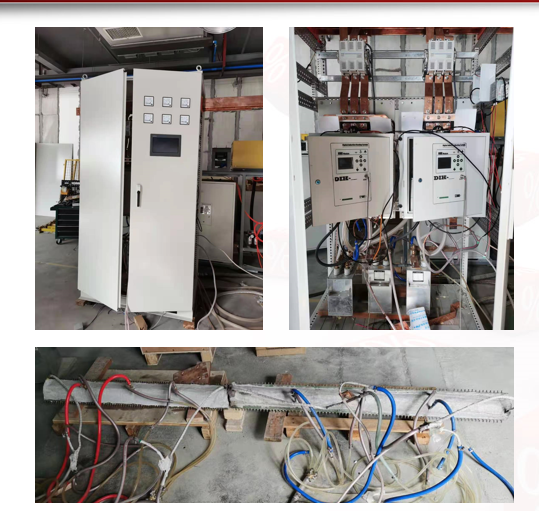

       由于錠胚擠壓過程中前后端溫度出現差異，若要實現坯料等溫擠壓，在前期鋁合金加熱時就必須使錠胚加熱溫度呈現梯度分布，如此一來，當錠胚經過擠壓后，由于擠壓過程中的軸向溫度差恰好與加熱溫度梯度相互抵消，這樣就可以達到等溫擠壓的要求。為了實現錠胚的梯度加熱，一般需要采用兩個或以上感應線圈同時工作。

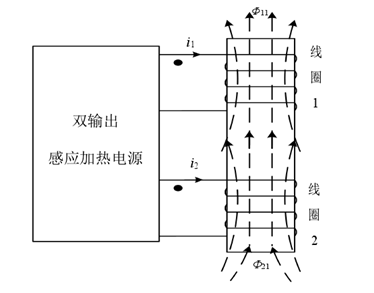

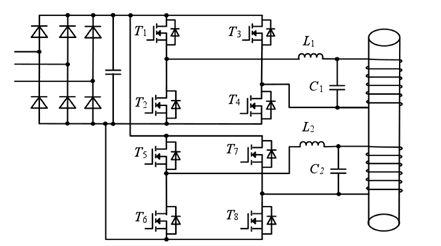

雙線圈感應加熱結構	雙逆變橋感應加熱原理圖
