在現代工業生產中，電機作為核心動力部件，其裝配精度和效率直接影響到整個系統的穩定性和性能。

北辰億科電子科技有限公司，作為國家級高新技術企業，致力于感應加熱技術的創新與應用，為電機熱裝領域帶來了革命性的技術突破。

了解更多，請聯系我們的客服。

電機熱裝——是什么？

電機熱裝是一種利用金屬熱脹冷縮原理，通過加熱包容件使其膨脹，然后將被包容件裝入配合位置的裝配工藝。

這種過盈熱裝技術，不僅提高了裝配精度，還大大縮短了裝配時間，降低了勞動強度。

北辰億科電磁感應加熱裝配——技術優勢

電磁感應加熱技術以其高效率、低成本、環保和操作簡便等優勢，成為電機熱裝的理想選擇。北辰億科的電磁感應加熱技術，基于法拉第電磁感應定律，通過感應磁場產生渦流發熱，實現工件的快速均勻加熱。與傳統的電阻加熱和燃?xì)饧訜嵯啾龋姶鸥袘?yīng)加熱的效率更高，自動化程度更高，且更加環保和經濟。

北辰億科的電磁感應加熱技術優勢：

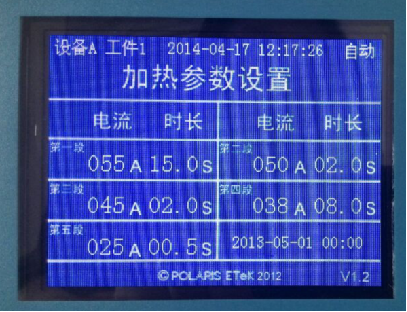

電源的控制精度

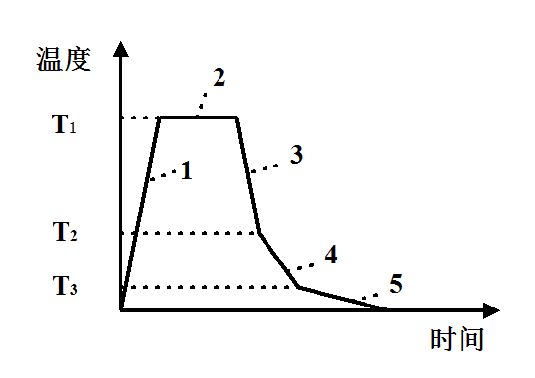

北辰億科全數字式感應加熱電源的控制精度可以真正達到0.1A，可以有效的控制加熱精度。從而可以實現精準的加熱曲線。

高效加熱

感應加熱的集膚效應允許局部加熱功率密度很高，因此可以快速加熱，提高熱裝效率及能源利用率。

清潔安全環保

感應加熱是世界上最清潔環保的加熱方式之一，因?yàn)樗褂眠^程中所需能源只有電，不直接涉及到石油、天然氣等化石能源，且不產生明火，從而減少了對工作環境的污染和對操作人員健康的潛在風險。

對人員技術要求低

相較于傳統火焰加熱，感應加熱對工人的熟練度要求和操作水平的要求會相對降低。

非接觸式加熱

線圈與工件無需接觸，減少了設備磨損和維護成本

提高生產效率和質量

由于感應加熱的快速加熱和冷卻特性，因此能夠顯著縮短生產周期，提高生產線的吞吐量。同時，由于加熱過程的精確控制，熱裝質量得以保證，降低廢品率。

節能減耗

感應加熱熱裝技術的能量轉換效率高，電能轉化率高達90%以上。與傳統的電阻加熱或火焰加熱相比，能夠顯著降低能耗。此外，由于加熱過程的局部性和快速性，減少了不必要的熱損失，進一步降低了能源消耗。

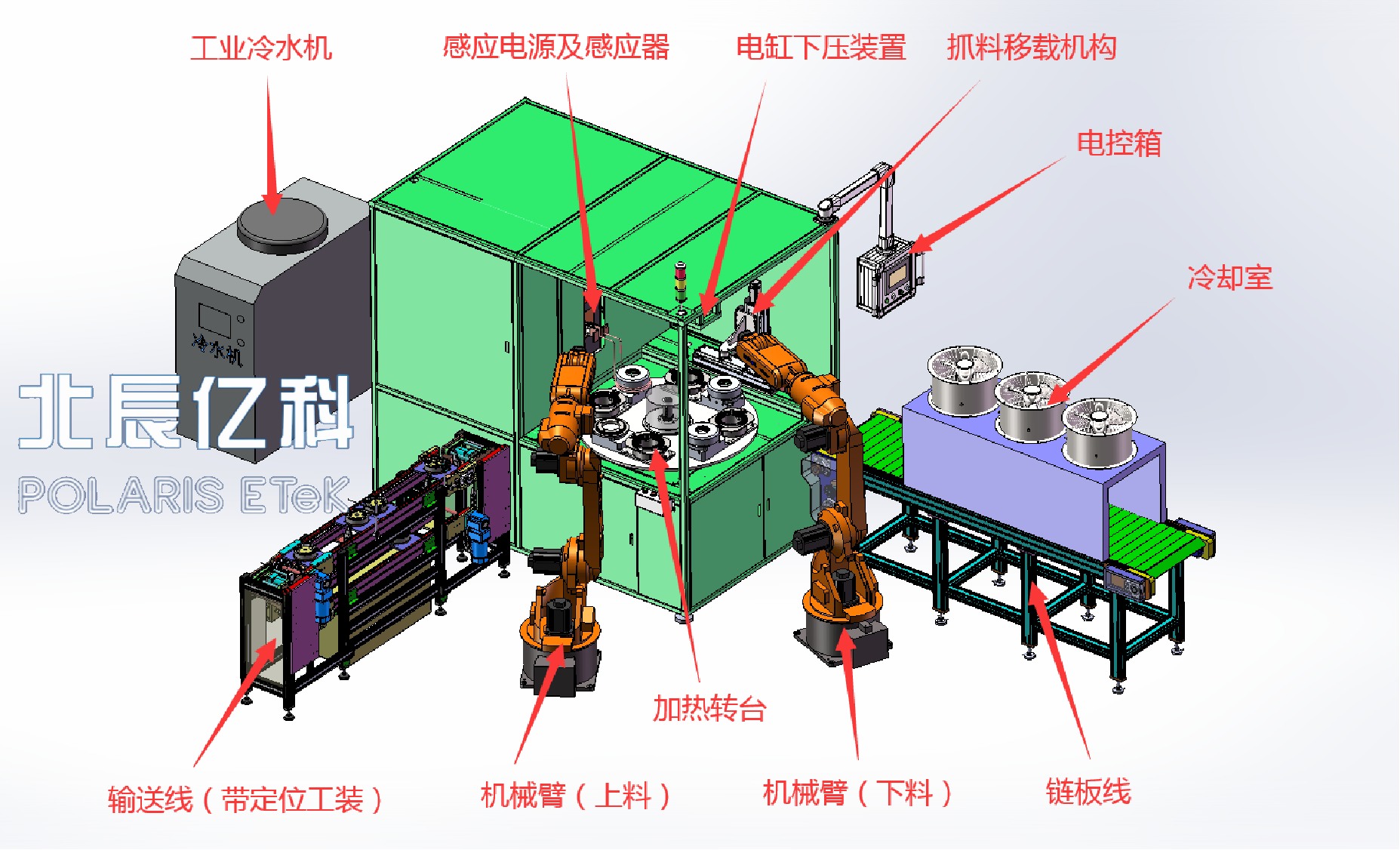

北辰億科電機熱裝——系統組成

根據不同熱裝生產需求，北辰億科系統配置構成可包含以下四部分：感應加熱系統主要是對機殼進行加熱，使機殼達到一定膨脹量；冷卻系統主要是對感應加熱設備、感應線圈進行冷卻；機械動作系統主要對產品進行定位、移動、測溫、抓取壓裝、冷卻，感應線圈上下等；控制系統對整個動作進行控制。

加熱操作流程說明：人工上料→按啟動按鈕→產品前進至加熱工位→測溫機構前進→感應器下降（同時抓取機構下降）→感應加熱（同時抓取定子）→感應器上升（同時抓取定子上升）→機殼平移至熱裝工位→定子下降→熱套裝配→熱套后產品平移至冷卻工位→產品后退→人工下料。

從整個加熱流程來看，整體系統構成又可拆分為以下六個部分：

01上料單元

自動化上料，提高工作效率。

02加熱單元

采用電磁感應加熱技術，快速均勻加熱工件。

03壓裝單元

精確控制壓裝力，確保裝配質量。

04運動單元

實現工件的精確定位和移動。

05冷卻單元

快速冷卻，縮短生產周期。

06下料單元

自動化下料，減少人工操作。

07電氣單元

集成控制，確保系統的穩定運行。

北辰億科電機熱裝——應用案例

北辰億科的電機熱裝技術已在多個領域得到成功應用，如新能源電機水冷套熱裝、4工位電機熱裝設備和雙工位電機熱裝設備等。我們的技術不僅提高了裝配精度，還顯著提升了生產效率，為客戶創造了巨大的經濟價值。

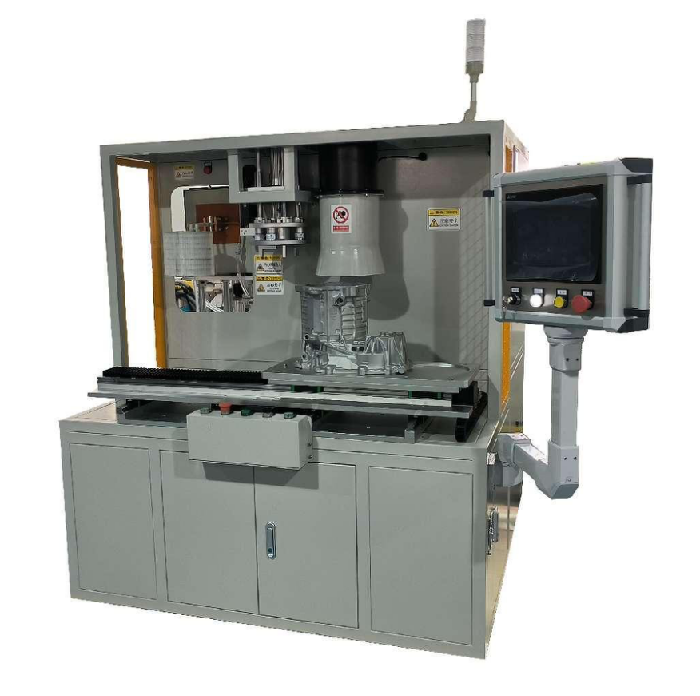

1、單工位新能源電機定子熱裝設備

焊接工件：新能源電機

服務客戶：美國某著名全球技術解決方案提供商

2、雙工位電機熱裝設備

焊接工件：電機殼（鋼制、鋁制或其他鐵磁性材料）

簡介：雙工位電機熱套系統，應用于各類電動機、發動機、空調壓縮機的連續自動化裝配工藝。設備采用人工上料（亦可根據要求自動上料），自動加熱，自動熱裝，人工下料，此設備按照多工位設計，節省了勞動空間，降低了人工勞動水平，提升了生產效率。

服務客戶：國內某著名低壓伺服電機生產企業

適用設備：全自動電機殼熱裝設備

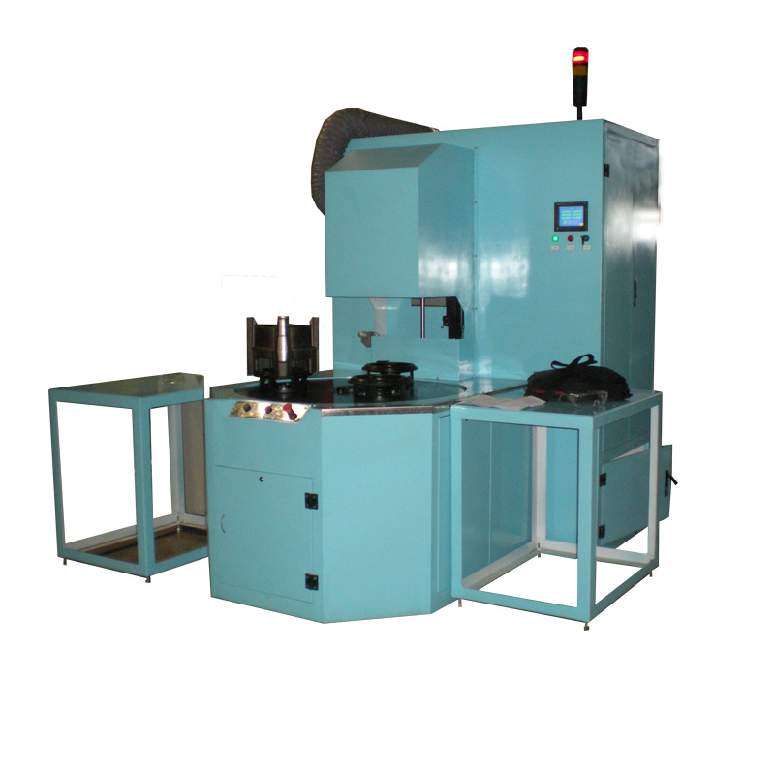

3、四工位電機熱裝設備

焊接工件：電機殼（鋼制、鋁制或其他鐵磁性材料）

簡介：多工位電機熱套系統，應用于各類電動機、發動機、空調壓縮機的連續自動化裝配工藝。設備采用人工上料（亦可根據要求自動上料），自動加熱，自動熱裝，人工下料，此設備按照多工位設計，節省了勞動空間，降低了人工勞動水平，提升了生產效率。

服務客戶：國內某大型消失模鑄造生產企業

適用設備：電機殼熱套設備

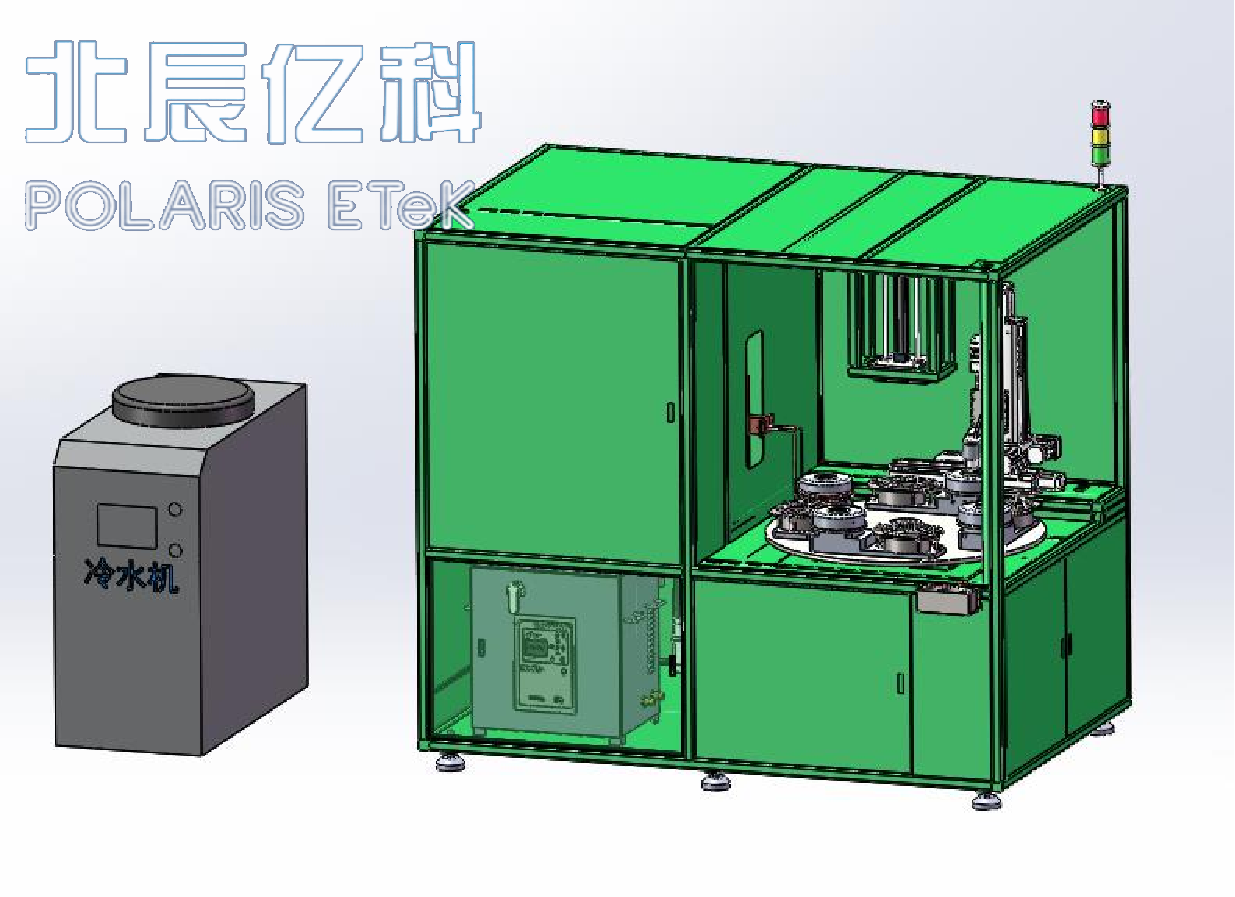

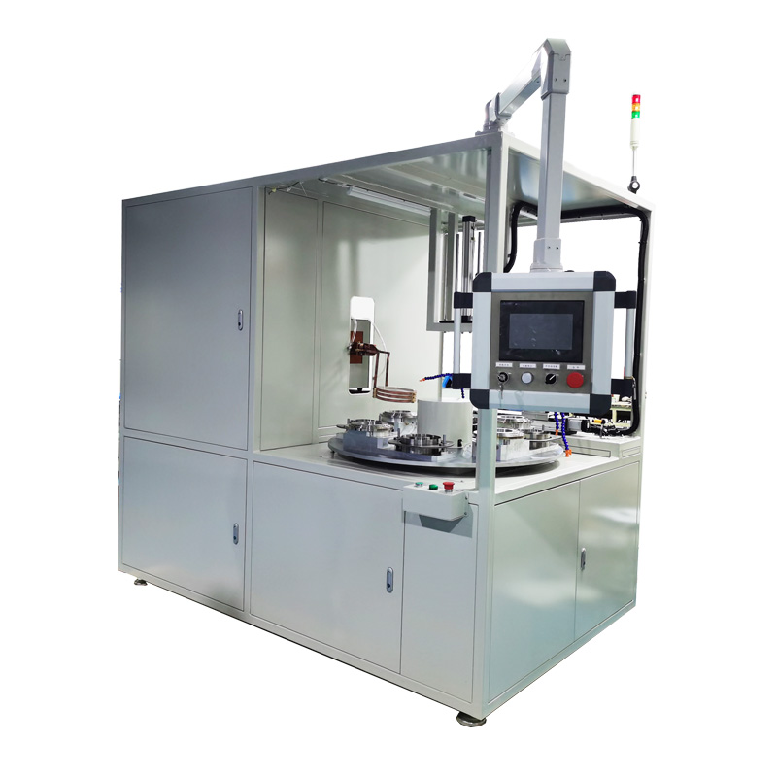

4、北辰億科轉臺型熱裝方案

焊接工件：電機機殼、定子

簡介：本系統是對機殼定子進行感應熱套工藝，配置一套半自動感應熱套設備，包括：感應加熱系統、冷卻系統及機械機構。感應加熱系統主要是對機殼進行加熱，使機殼達到一定膨脹量；冷卻系統主要是對感應加熱設備、感應線圈進行冷卻；機械機構主要對產品進行定位、旋轉和感應線圈上下及熱套裝配機構等控制。

服務客戶：國內某著名配混擠出方案供應商

適用設備：DIH-40數字式感應加熱設備

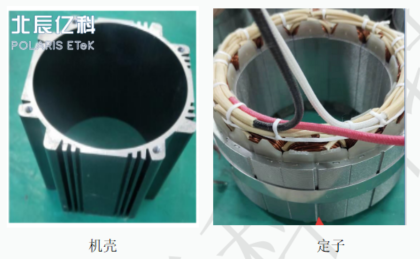

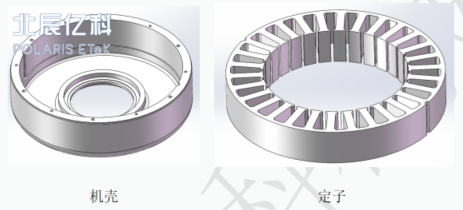

圖1 熱套工件圖

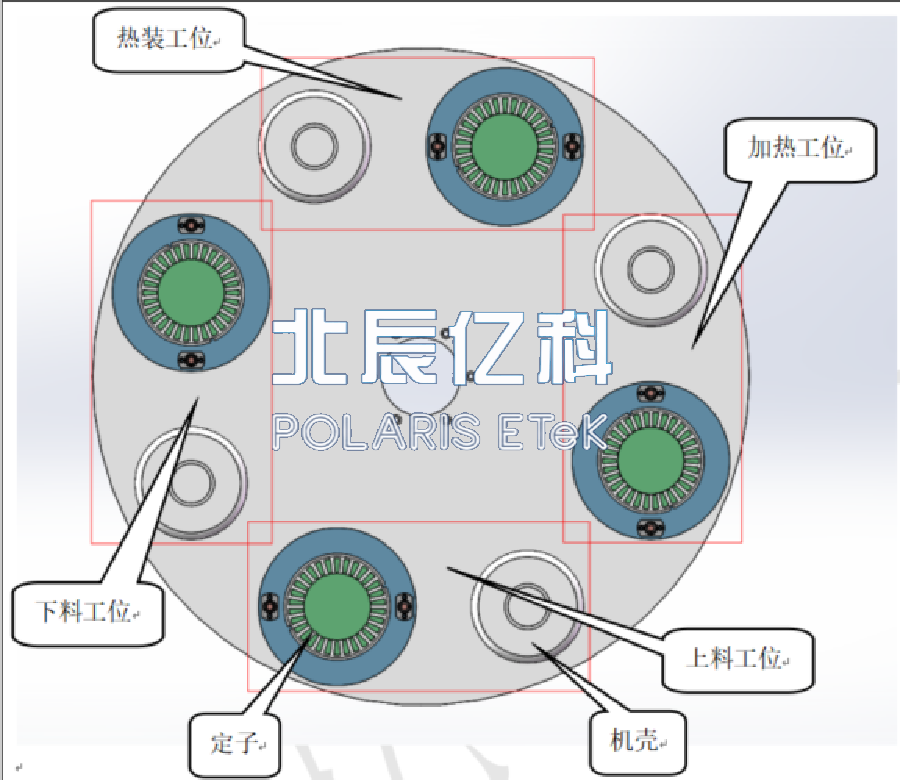

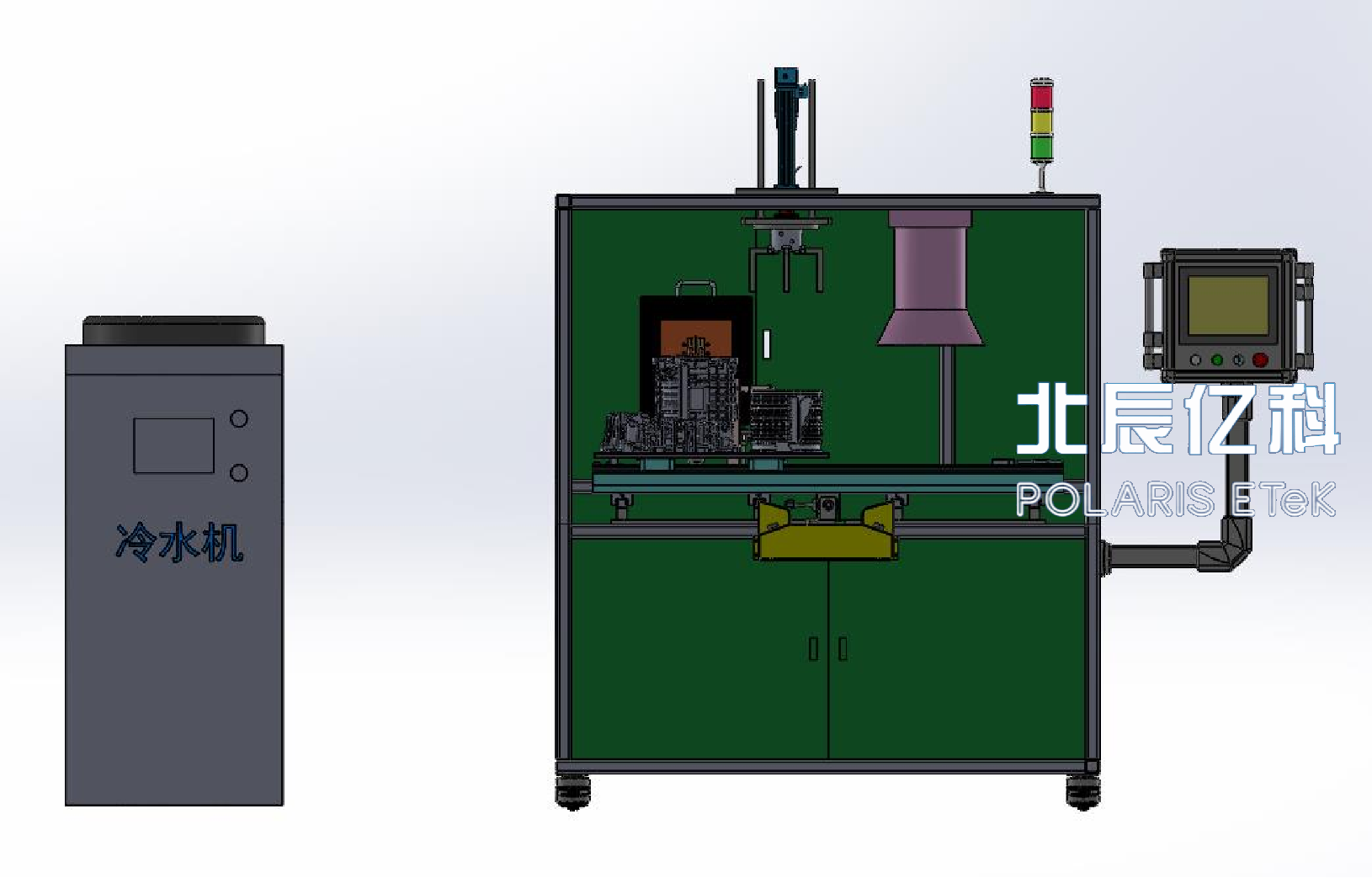

圖2 設備工位圖

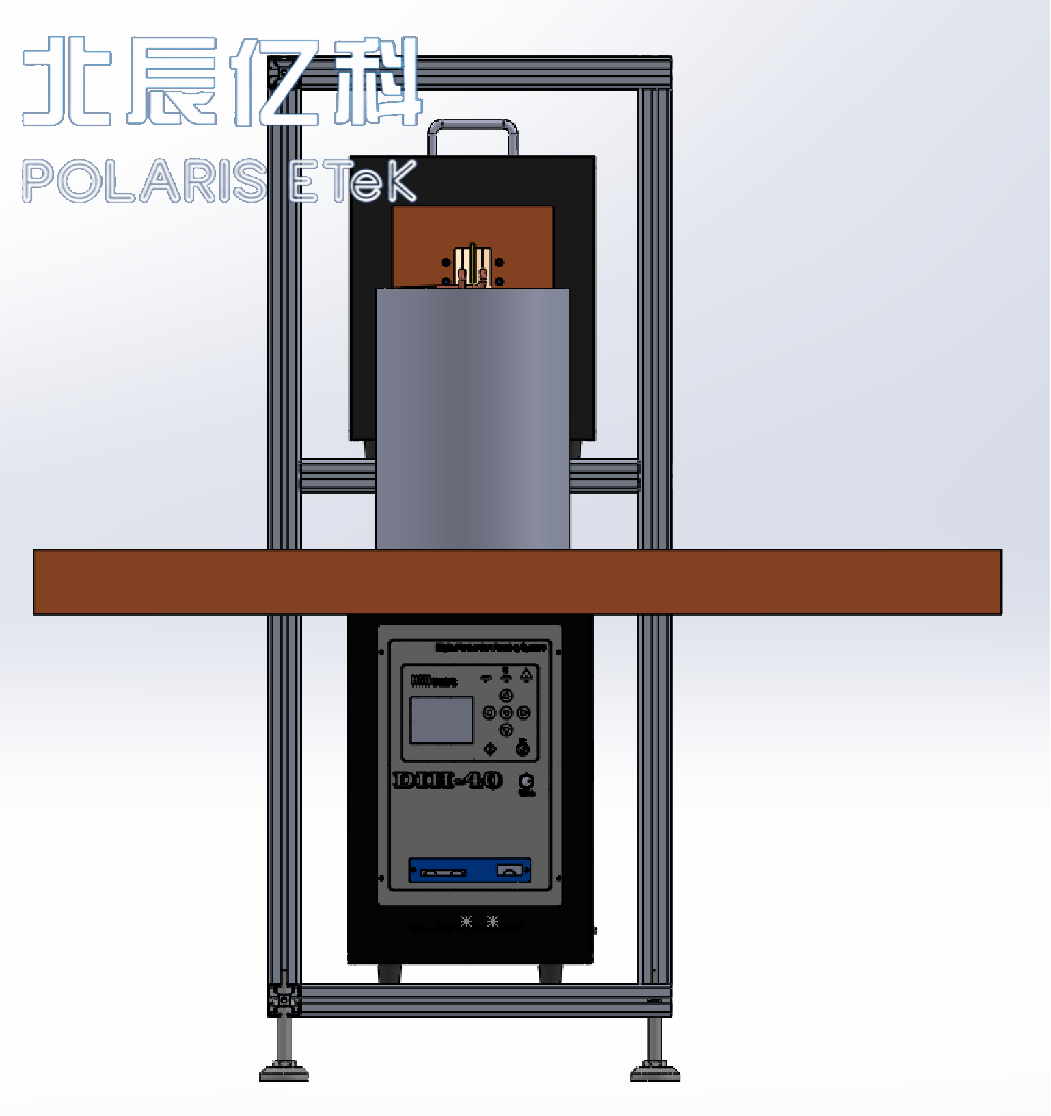

圖3 效果圖

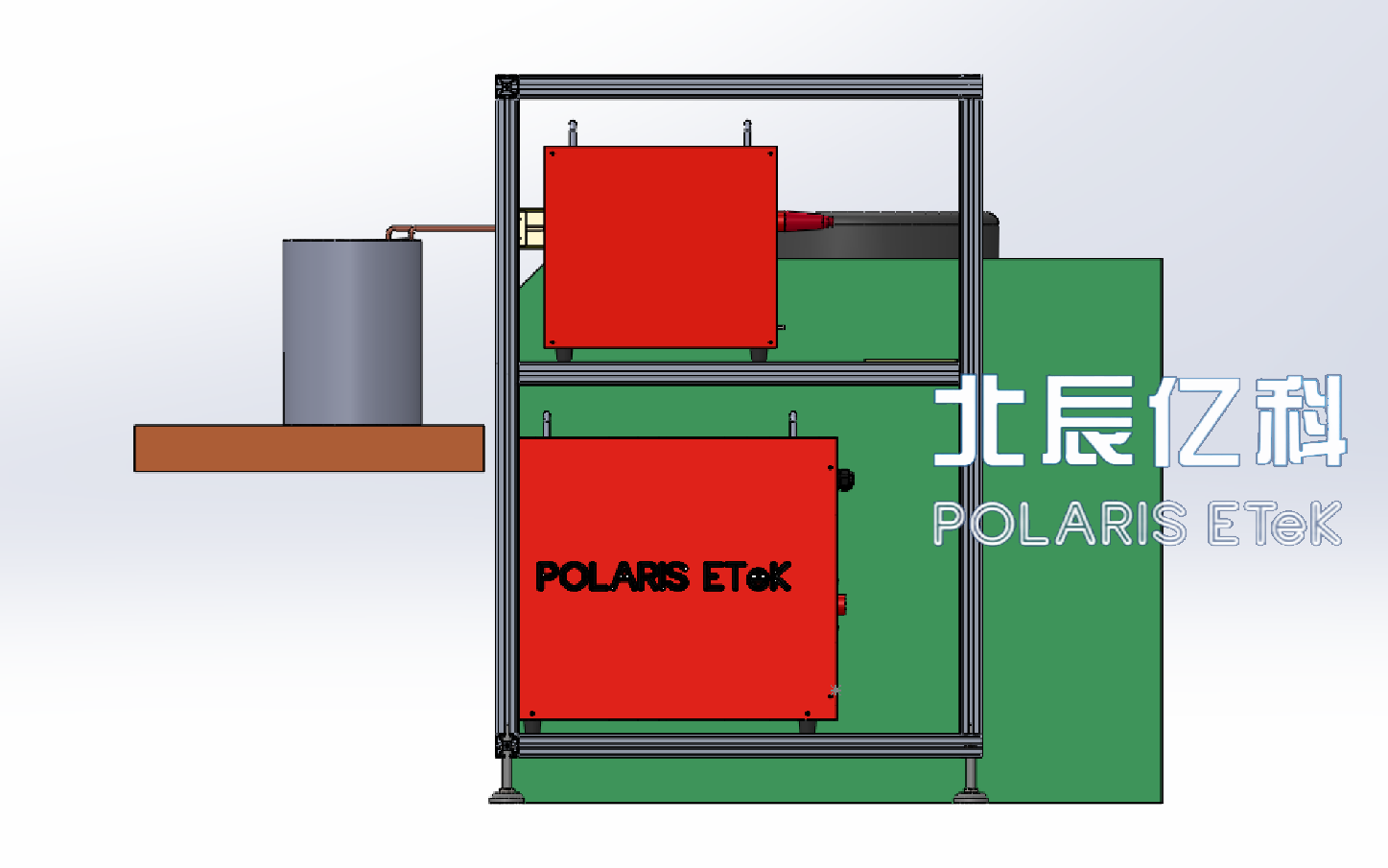

5、某公司電機裝配加熱方案

焊接工件：電機機殼、定子

簡介：本設備系統是對電機機殼進行感應加熱，包括：感應加熱系統、冷卻系統。感應加熱系統主要是對電機殼進行加熱，使其達到所需膨脹量；冷卻系統對感應加熱設備和感應線圈進行冷卻。

服務客戶：國內某著名生命科學行業實驗室儀器設備供應商

適用設備：DIH-40數字式感應加熱設備

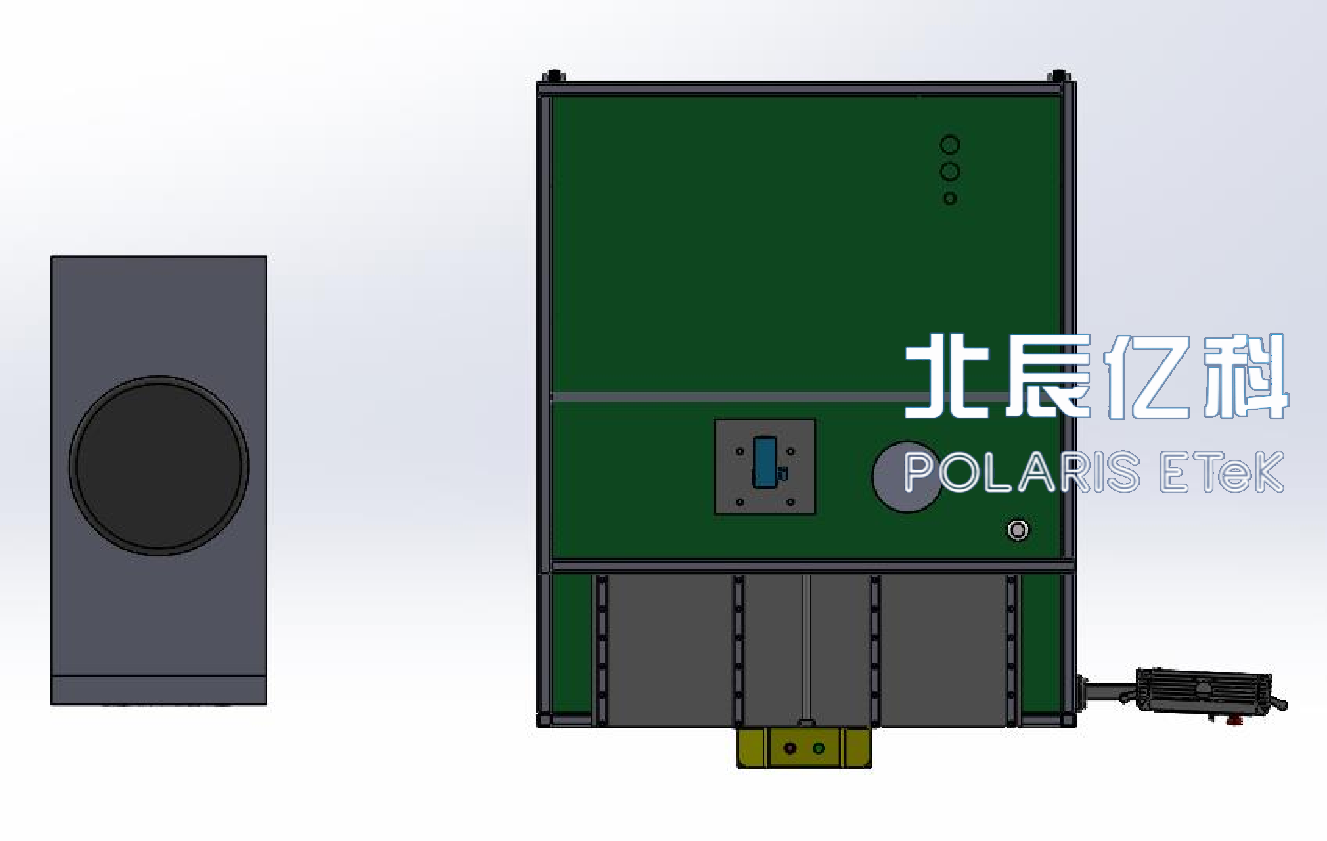

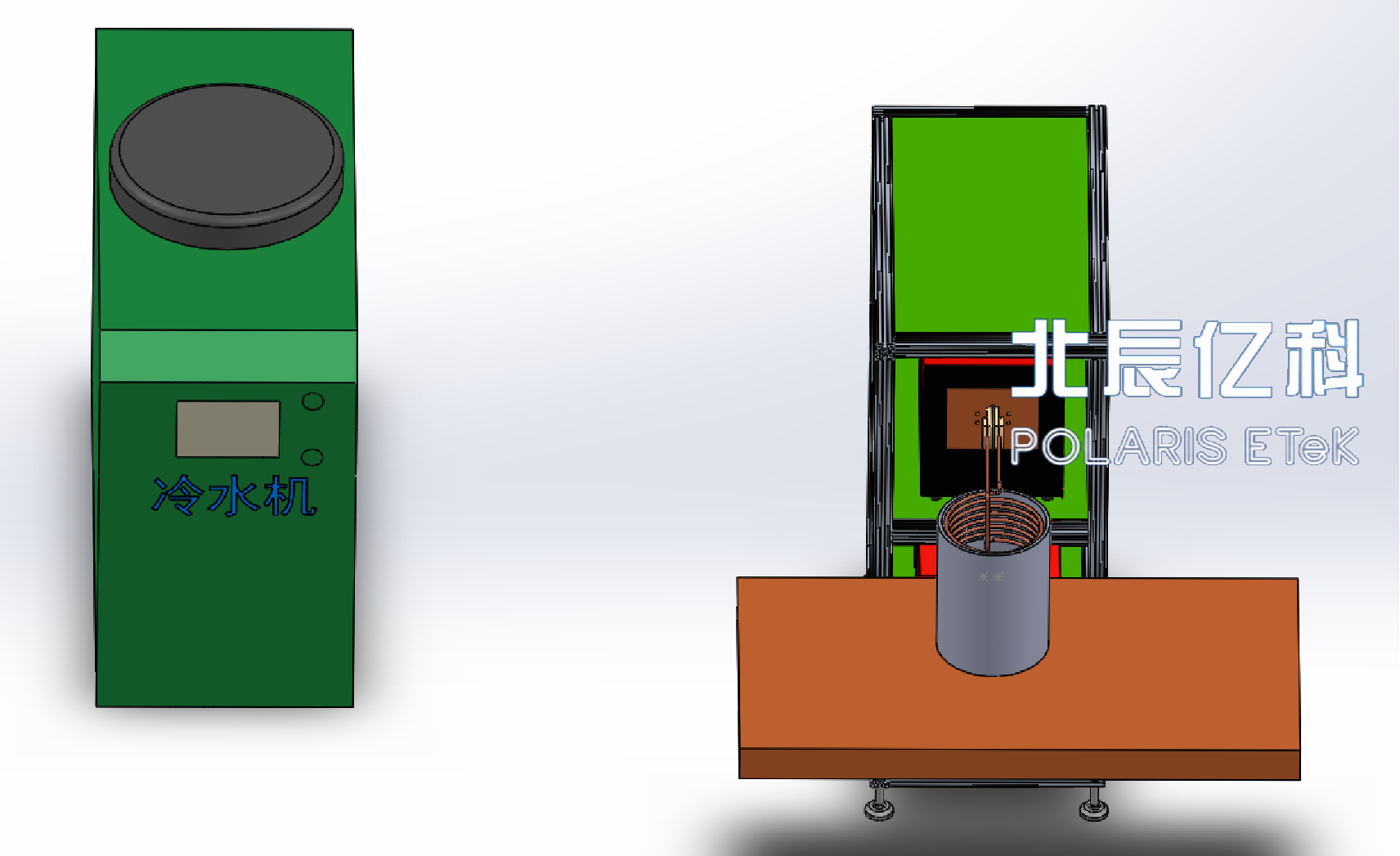

圖1 設備工位圖

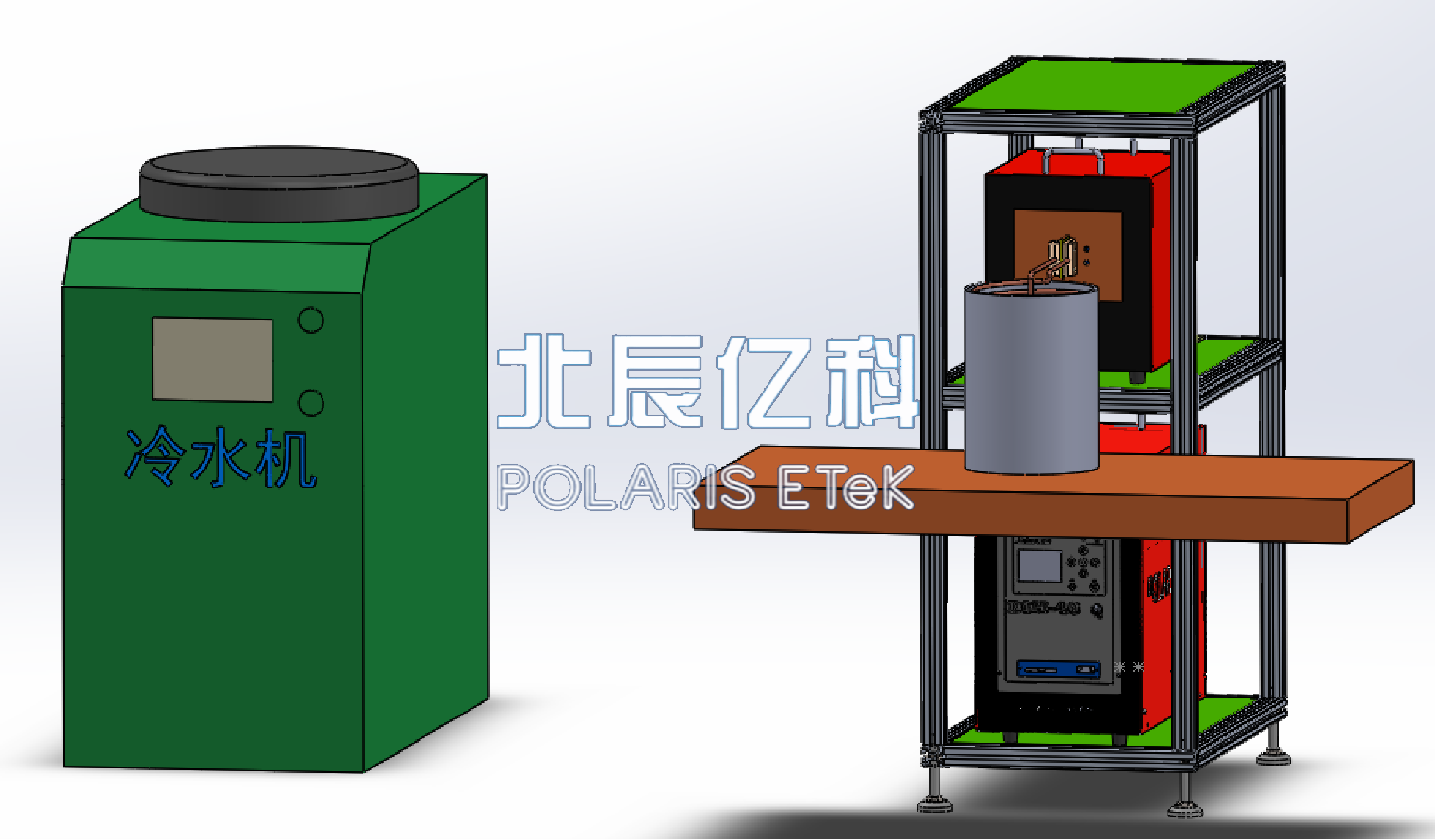

圖2 效果圖

6、電機定子加熱方案

焊接工件：電機機殼、定子

簡介：本系統是對機殼定子進行感應熱套工藝，配置一套自動感應熱套設備，包括：感應加熱系統、冷卻系統及機械機構。感應加熱系統主要是對機殼進行加熱，使機殼達到一定膨脹量；冷卻系統主要是對感應加熱設備、感應線圈進行冷卻；機械機構主要對產品進行定位、旋轉和感應線圈上下及熱套裝配機構等控制。

服務客戶：國內某著名數控控制器制造商

適用設備：DIH-40數字式感應加熱設備

圖1 熱套工件圖

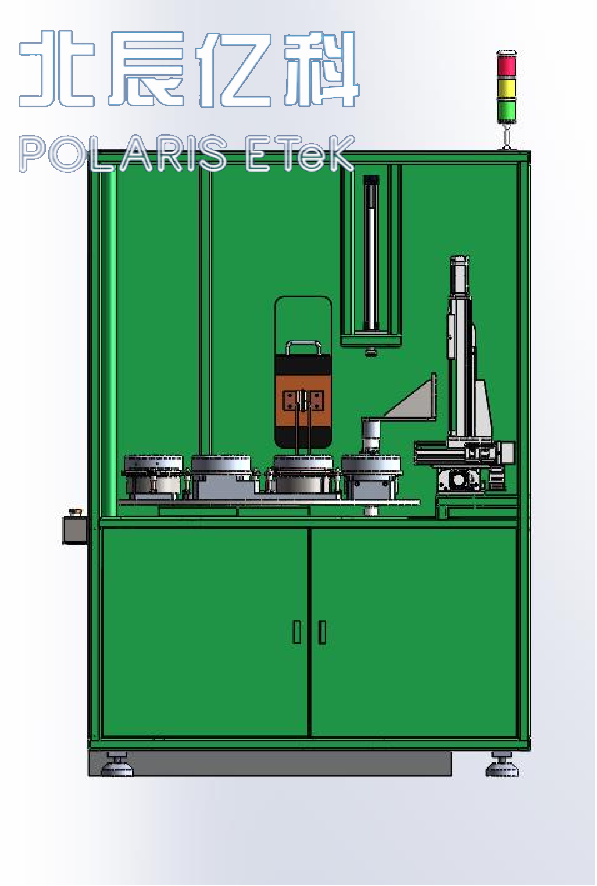

圖2 設備工位圖

圖3 效果圖

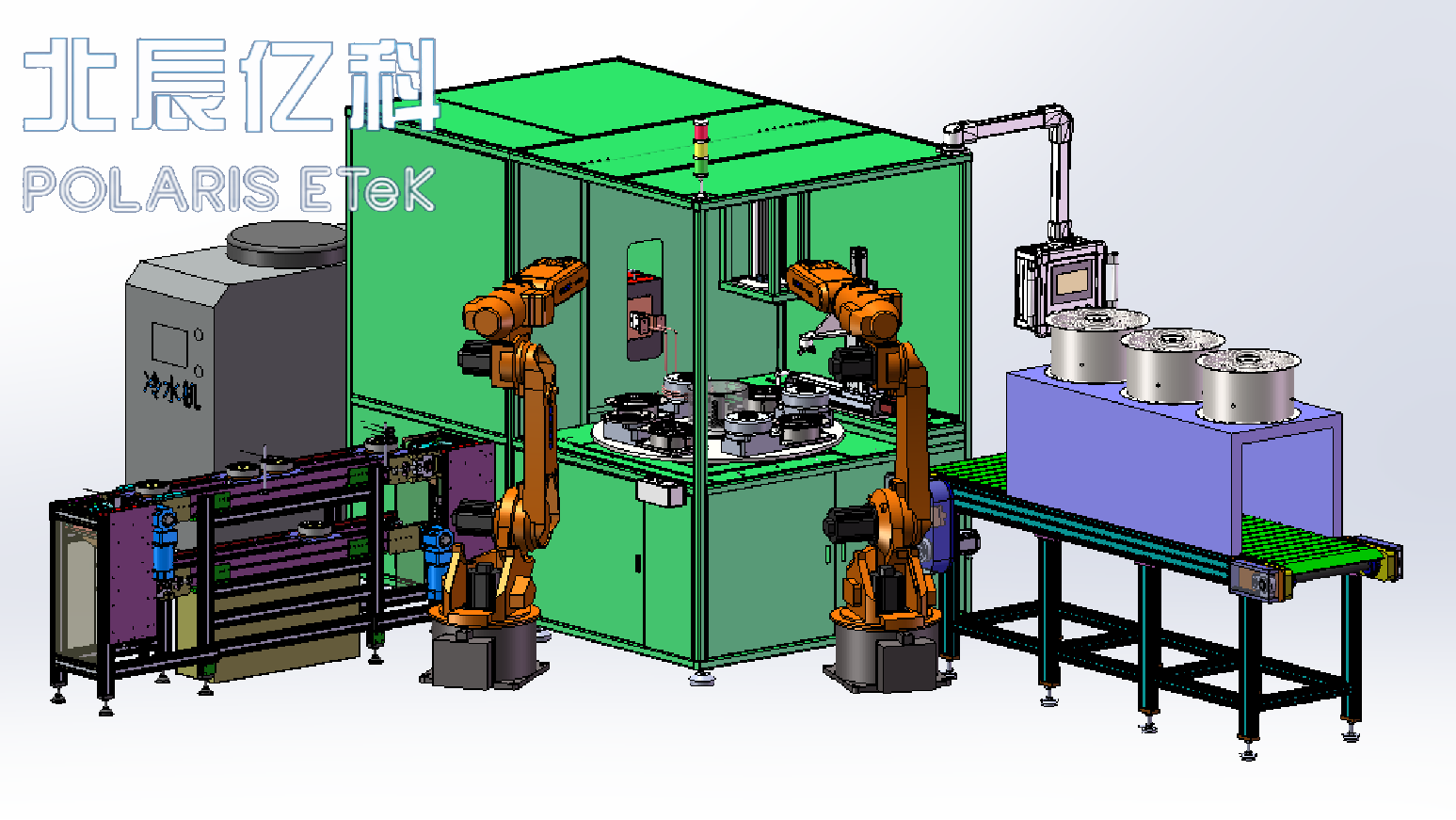

7、工作站型加熱方案

焊接工件：電機機殼、定子

簡介：本系統是對機殼定子進行感應熱套工藝，配置一套半自動感應熱套設備，包括：感應加熱系統、冷卻系統、機械動作系統及控制系統。感應加熱系統主要是對機殼進行加熱，使機殼達到一定膨脹量；冷卻系統主要是對感應加熱設備、感應線圈進行冷卻；機械動作系統主要對產品進行定位、移動、測溫、抓取壓裝、冷卻，感應線圈上下等。控制系統對整個動作進行控制。

服務客戶：日本某著名全球電機自動化生產廠商

適用設備：DIH-60數字式感應加熱設備

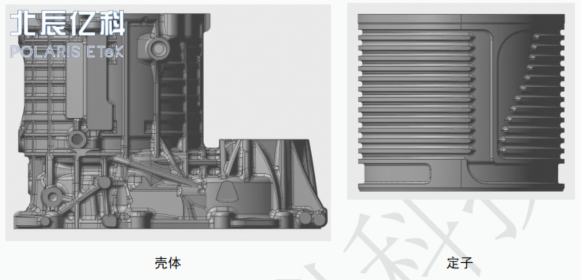

圖1 熱套工件圖

圖2 效果圖

結  語

北辰億科將繼續致力于感應加熱技術的研發和創新。

為客戶提供更加高效、節能、環保的加熱解決方案。

助力工業生產實現綠色轉型。

選擇北辰億科。

選擇高效節能的未來。
