工藝流程

    上料機構將產品送至傳送帶上→傳送帶轉動將產品傳送至待料區→氣缸推動錠子至上料區→氣缸推動錠子至加熱線圈內部→自動感應加熱→氣缸推動未加熱產品將加熱過的產品頂出。

整體設計

   本系統是對錠子棒料進行感應加熱，配置一套自動化加熱成套設備，包括：感應加熱部分、電氣控制及保護部分、機械部分部分、溫控部分和冷卻部分。

    感應加熱部分主要包括全數字感應加熱電源和透熱爐，對錠子進行感應加熱，使其達到預定溫度；電氣控制及保護部分使用PLC和觸摸顯示屏來實現對整個系統的控制及保護；機械部分主要包括工件上料、頂料機構。溫控部分主要配合感應加熱電源對工件進行溫度閉環控制，保證溫度控制精度和一致性。冷卻部分主要用來冷卻電源和透熱爐內感應線圈，保證設備正常運行。

   工藝過程：加熱前，工人在觸摸顯示屏上設置好加工參數，確認保存后開始加工。人工將一批產品放置在上料機構上，按啟動按鈕，上料機構將產品送至在傳送帶上，傳送帶將產品傳送至待料區，氣缸將產品推至送料區，氣缸再將產品推至透熱爐，感應加熱電源開始加熱，同時紅外探頭對工件進行溫度監測，溫度達到要求后，下一個產品將透熱爐內的產品推出，反復此動作。

透熱爐說明

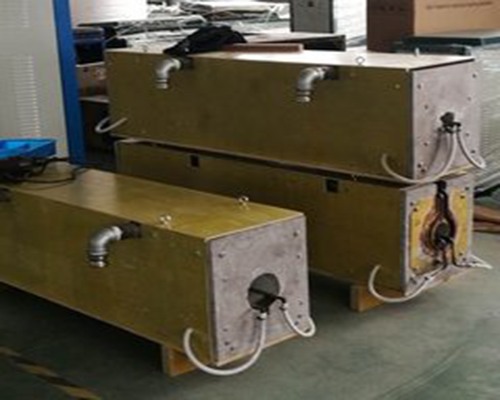

   按照工藝需求，多種棒料使用同一透熱爐，故透熱爐內徑按照大于工件的外徑制作，長度按照大于原本加熱長度制作，本方案采用封閉式透熱爐，快速升溫的同時又起到保溫作用。

   本系統所使用感應器為多匝螺旋感應器，線圈由優質大截面整根矩形銅管繞制而成，管內通水冷卻。為保護其絕緣強度，在線圈表面涂防潮絕緣漆后固為一體，整個感應器制作完成后呈圓柱形，其抗震性，穩定性好。

篩料機構

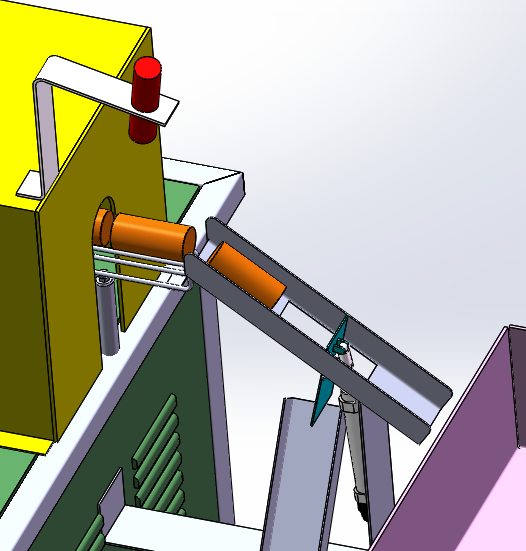

   出料口紅外測溫儀檢測出料口錠子溫度，若錠子溫度過低或過高，篩料機構的氣缸將滑道上的擋板頂起，不合格錠子從擋板缺口處落下，通過導向機構，落入不合格品料框，等待再次加熱。如圖所示，此機構僅供方案參考。

測溫部分

   溫控部分主要采用紅外測溫儀配合感應加熱電源自帶數字程序?qū)ぜM(jìn)行溫度監測。在加熱錠子端部時，紅外探頭測量棒料端部上一點溫度，實時將溫度參數反饋給感應加熱電源，通過電源自身數字程序，保證溫度控制精度。

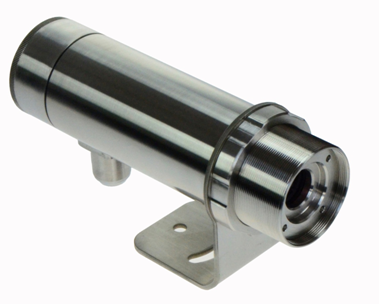

   如下圖所示，選用紅外測溫探頭，紅外測溫?cái)?shù)據采用RS485數字通訊模式傳輸，與高頻加熱電源采用DB9接頭直接連接，連接簡單，響應時間快。
