工藝流程

   上料機構將產品送至傳送帶上→傳送帶轉動將產品傳送至待料區→氣缸1推動錠子至上料區→氣缸2推動錠子至加熱線圈內部→自動感應加熱→氣缸推動未加熱產品將加熱過的產品頂出。

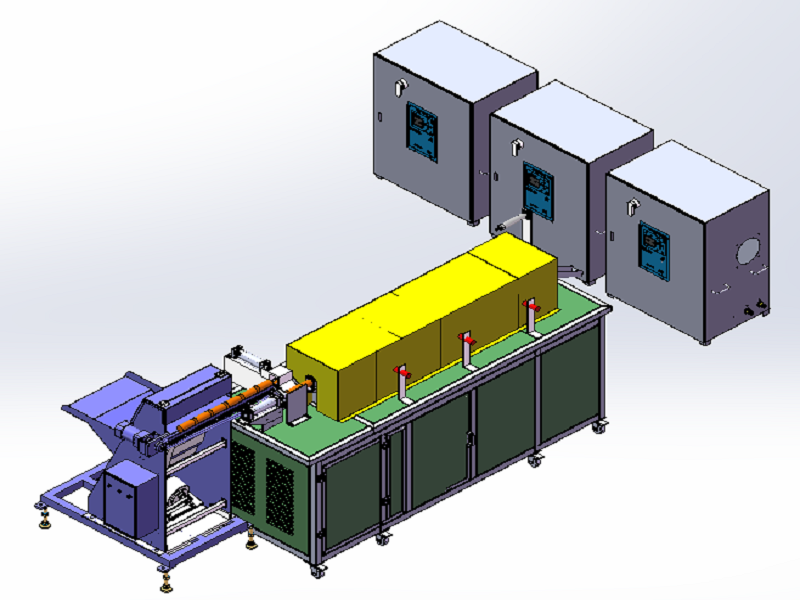

設備整體設計思路

   本系統是對錠子棒料進行感應加熱，配置一套自動化加熱成套設備，包括：感應加熱部分、電氣控制及保護部分、機械部分部分、溫控部分和冷卻部分。

   感應加熱部分主要包括全數字感應加熱電源和透熱爐，對錠子進行感應加熱，使其達到預定溫度；電氣控制及保護部分使用PLC和觸摸顯示屏來實現對整個系統的控制及保護；機械部分主要包括工件上料、頂料機構及機械臂。溫控部分主要配合感應加熱電源對工件進行溫度閉環控制，保證溫度控制精度和一致性。冷卻部分主要用來冷卻電源和透熱爐內感應線圈，保證設備正常運行。

   工藝過程：加熱前，工藝人員將工藝參數下發到系統上，然后使用掃描槍讀取標簽，調取對應的工藝參數，工人將棒料吊送進上料機料斗內，點擊啟動按鈕開始遞料加熱。上料機構將產品送至在傳送帶上，傳送帶將產品傳送至待料區，氣缸1將產品推至送料區，氣缸2再將產品推至透熱爐，感應加熱電源開始加熱，同時紅外探頭對工件進行溫度監測，經過三段式加熱，溫度達到要求后，下一個產品將透熱爐內的產品推出進入導料槽，滑落至機械手指定位置，同時位姿變?yōu)樨Q直，機械臂夾取工件并送進擠壓機模具內，擠壓機開始拉絲。

加熱爐說明

   按照工藝需求，多種棒料使用同一透熱爐，故透熱爐內徑按照大于工件外徑制作，長度按照大于所需加熱長度制作，本方案采用封閉式透熱爐，快速升溫的同時又起到保溫作用，爐內配置不銹鋼通水導軌，減小摩擦，保證遞料平穩，避免工件和爐膛壁接觸損耗爐膛，同時可避免加熱過程中析出元素摻雜進工件，影響外觀及拉絲質量。此透熱爐內置三套獨立感應線圈，相鄰兩端之間加屏蔽環，互不干擾，獨立控制，三段遞增加熱。

   本系統所使用感應器為多匝螺旋感應器，線圈由優質大截面整根矩形銅管繞制而成，管內通水冷卻。為保護其絕緣強度，在線圈表面涂防潮絕緣漆后固為一體，整個感應器制作完成后呈圓柱形，其抗震性，穩定性好。

整個透熱爐外形設計尺寸：

長：1700mm，以保證心表溫差≤20℃

寬：500mm

高：500mm

自動送料機構

   送料機構為了替代人工上料，將一批錠子放置在料框內，送料機構自動將錠子送至傳送帶上

溫控部分

   溫控部分主要采用紅外測溫儀配合感應加熱電源自帶數字程序?qū)ぜM行溫度監測。為了避免紅外測溫點打到兩個鑄錠的接觸部位，導致測量溫度降低，促使中頻功率急劇上升，加熱鑄錠溫度過高甚至熔化，在加熱爐側壁開一個斜孔，紅外探頭斜著照射到鑄錠上，光斑始終會落在鑄錠表面上測量溫度，時時將溫度參數反饋給感應加熱電源，通過電源自身數字程序，保證溫度控制精度。

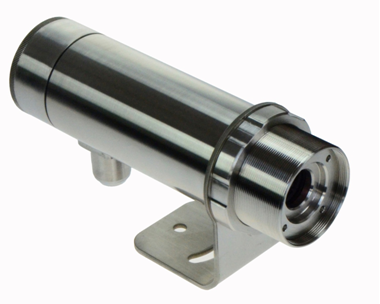

   如圖所示，選用紅外測溫探頭，紅外測溫數據采用RS485數字通訊模式傳輸，與高頻加熱電源采用DB9接頭直接連接，連接簡單，響應時間快。
