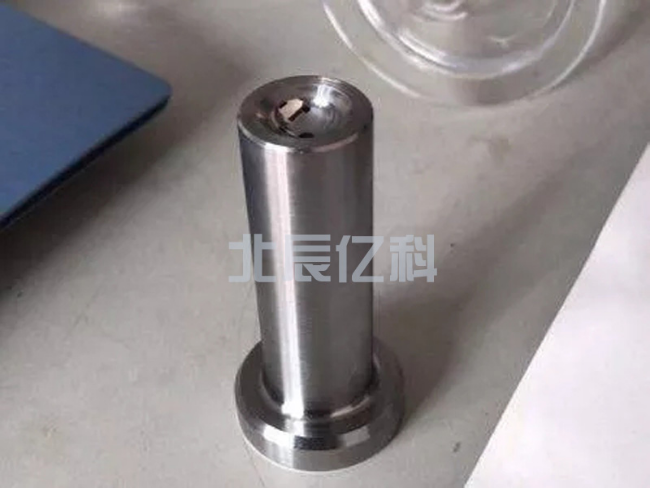

氣門挺柱的高頻淬火

設計宗旨

1、采用超高頻感應淬火：采用超高頻感應加熱設備將工件表面快速加熱到淬火溫度，然后快速冷卻，使工件表面發生馬氏體轉變，以滿足所需物理性能。

2、完全自動化：通過機器或裝置在無人干預的情況下按規定的程序或指令自動進行操作或控制的過程，其目標是“穩，準，快”。 采用自動化技術不僅可以把人從繁重的體力勞動、部分腦力勞動以及惡劣、危險的工作環境中解放出來，而且能擴展人的器官功能，極大地提高勞動生產率，增強人類認識世界和改造世界的能力。

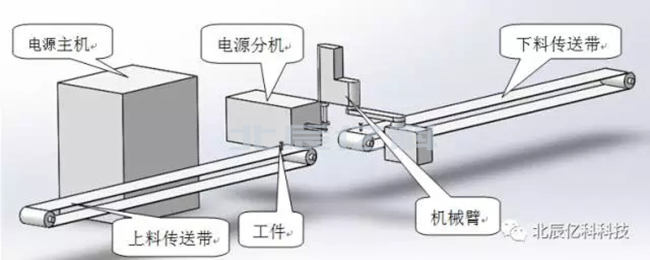

工藝過程：?jiǎn)?dòng)電源→傳送臺遞送工件→機械臂抓取工件→移動至加熱區→淬火→冷卻→機械臂抓取工件送至下料區。

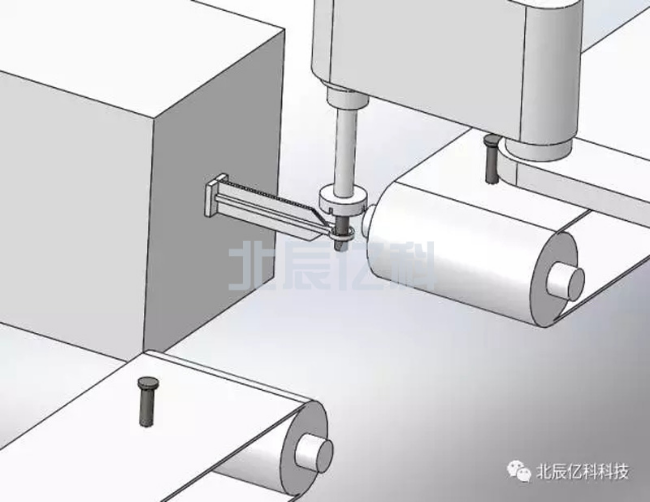

采用單圈連續掃描式淬火法，首先編輯好機械臂運動程序，正常啟動所有設備，機械臂開始按設定程序運動，抓取工件旋轉移動至加熱位置，按設定程序旋轉并勻速向下移動，加熱區域依次通過感應線圈被加熱至淬火溫度，感應線圈下端噴水冷卻，直至完成表面淬火，機械臂抓取工件送至下料區，由傳送帶運走，走完一個流程。

 超高頻加熱設備參數需依據實際工藝要求設定，所采用機械臂型號需依據工件形狀及重量選取。

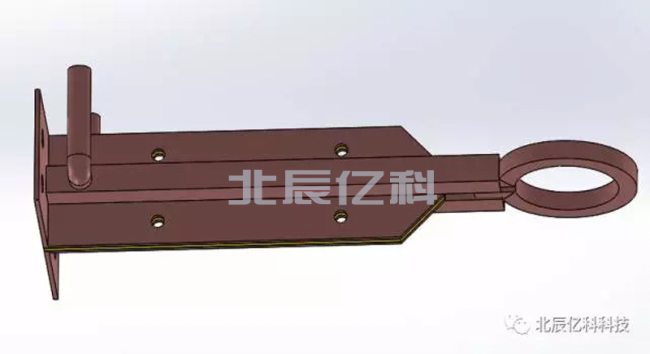

感應器說明

感應器是通過感應作用將電能送到零件表面層，借渦流和磁帶作用將在零件表面層中的電能轉化為熱能，而加熱零件表面，使其達到淬火溫度。

機械臂部分說明

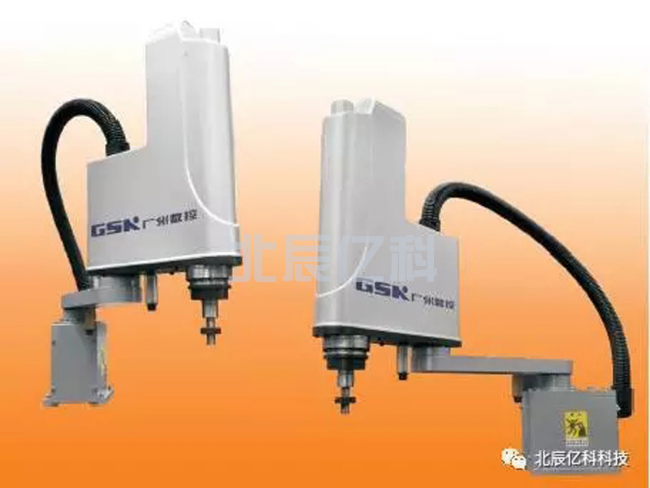

平面關節型機器人又稱SCARA(Selective Compliance Assembly Robot Arm)型機器人，是一種應用于裝配作業的機器人手臂。

SCARA機器人有3個旋轉關節，其軸線相互平行，在平面內進行定位和定向。另一個關節是移動關節，用于完成末端件在垂直于平面的運動。手腕參考點的位置是由兩旋轉關節的角位移φ1和φ2，及移動關節的位移z決定的，即p=f(φ1,φ2,z)，下圖所示。這類機器人的結構輕便、響應快，它最適用于平面定位，垂直方向進行的作業。

機械臂可進行編程，根據實際要求設定參數。將其通過中間繼電器連接超高頻電源，可控制超高頻機的啟停，實現自動化生產。
