齒輪淬火1

  概述：

 對于齒輪這類傳動零件，表面要有高硬度及耐磨性，同時在交變荷載和沖擊荷載下要有足夠的疲勞強度 。但對于齒輪這樣表面具有凹凸結構的工件而言，常規的單頻感應淬火技術無法得到令人滿意的處理效果。常規單頻感應淬火處理后的小齒輪往往齒部全部淬透，導致齒輪的疲勞強度下降，易發生疲勞斷裂影響使用性能。

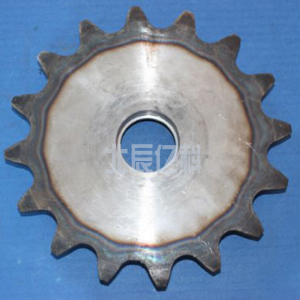

圖1 齒輪單頻淬火圖

 針對類似于齒輪這樣的表面凹凸工件，如何得到均勻的硬化層，使得齒部表面硬化而心部仍保持一定韌性，雙頻感應加熱技術應運而生。早期的雙頻感應加熱技術為異步雙頻，即設備輸出的高頻和中頻不同步，先用中頻預熱，再用高頻將齒部加熱至淬火溫度的工藝方法。經過不斷地發展完善，產生了更加先進的同步雙頻感應淬火技術。

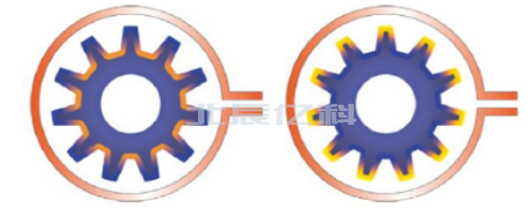

圖2 齒輪雙頻淬火圖

雙頻感應加熱技術介紹

 由于趨膚效應的存在，使得在工件熱處理中很難通過單一頻率對類似于齒輪這樣表面凹凸工件進行均勻加熱。如果采用中頻進行加熱，感應電流透入深度會很大，齒輪上產生的感應電流只通過齒底，不通過齒頂，齒底比齒頂升溫快，從而導致齒底硬化良好而齒頂硬化不足；而如果采用高頻加熱，由于感應電流透入深度較小，只能對齒輪的齒頂進行加熱，齒底比齒頂升溫慢，從而導致齒頂硬化良好而齒底硬化不足。

       單一頻率加熱齒輪受熱不均勻，易產生較大變形或裂紋，合格率低。

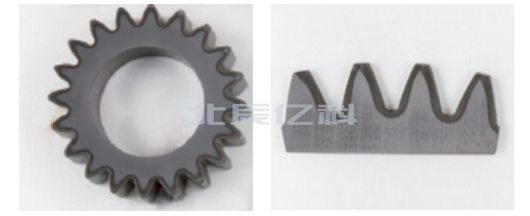

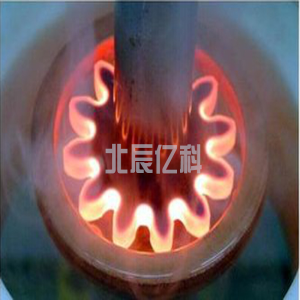

圖3 齒輪單一頻率加熱效果左（中頻）右（高頻）

 因此單一頻率加熱，無論采用高頻還是中頻都很難得到理想的加熱效果。如果可以將高頻和中頻結合起來對齒輪加熱，就可以很好地解決該問題，雙頻感應加熱在這種情況下便具有了獨特的優勢。雙頻感應加熱采用高頻加熱齒頂，中頻加熱齒根來達到對齒輪類工件表面均勻加熱的目的。使用雙頻加熱時齒輪加熱效果如圖4所示，這時齒頂和齒根都能得到有效硬化，得到較好的仿形淬硬層。

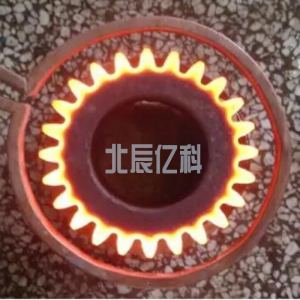

圖4 齒輪雙頻加熱效果

同步雙頻感應加熱技術指在一個感應線圈上同時輸出高頻和中頻兩種不同頻率，對一個工件進行快速加熱。同步雙頻感應加熱技術可以實現對兩種頻率強度的分別調整，從而調整兩種頻率分量的輸出比例，來使得齒面和齒根的淬硬深度滿足工藝要求，從而提高工件的性能指標。

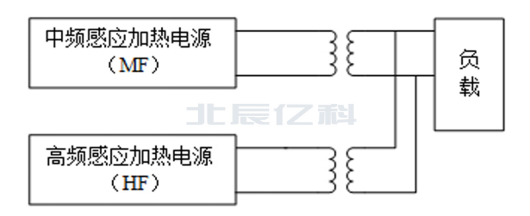

圖5 雙逆變器同步雙頻感應加熱原理圖

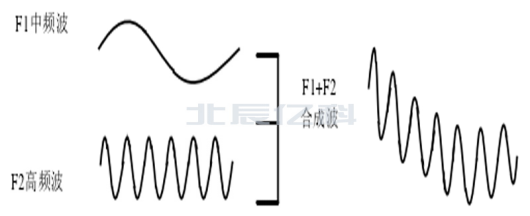

如圖6所示，中頻波F1與高頻波F2進行疊加并同步施加到感應線圈中。

圖6 同步雙頻感應加熱技術

 同步雙頻感應發生器包括正常功率輸出的一個高頻和中頻轉換器，通過IGBT技術在中頻振蕩的基礎上疊加高頻振蕩。同步雙頻感應加熱速度快，加熱時間一般小于0.5s，并且能夠獲得極小的奧氏體晶粒從而極大的提高了熱處理的質量，獲得均勻的仿形淬硬層，提高了工件的生產率并且減小了工件淬火的變形量。

 在加熱不同模數齒輪時發現，齒輪模數對電流頻率的選擇有極大影響。對某一模數齒輪加熱時，有一個合適頻率，當頻率高于合適值時，齒頂溫度高于齒根；反之，當頻率低于合適值時，齒根溫度高于齒頂。

        因此，一些學者提出了齒輪最佳電流頻率選取公式，經過幾次改正，形成了下式：                      f≈250/m2

        式中f——電流頻率，KHZ；

               m——齒輪的模數。

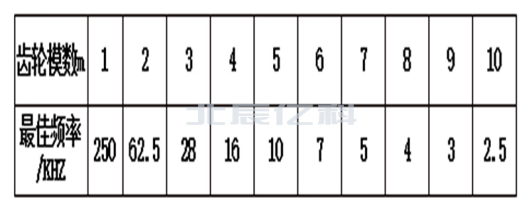

表1 不同模數齒輪加熱的最佳頻率

     加熱時間與齒輪模數也有密切關系，加熱時間應盡可能接近下式。                       T≈m2/4

         式中T——加熱時間，s；

                m——齒的模數。

由此可見，單頻感應加熱無法滿足齒輪模數的變化，加工不同模數齒輪時極不方便。而雙頻感應加熱可以針對不同模數齒輪調整加熱頻率和功率，使用更加靈活方便。

 北辰億科研發中的雙頻感應加熱設備，中頻輸出頻率為10KHZ，高頻輸出頻率為120~150KHZ，加熱不同模數齒輪時，通過調整中頻輸出功率和高頻輸出功率的占比大小，來匹配齒輪模數的大小，高頻輸出功率隨齒輪模數的增加而減小。基本滿足小模數齒輪的表面熱處理加工。

      同時，使用ANSYS軟件進行熱仿，能夠精確地匹配輸出功率及頻率。

不同熱處理工藝比較

 比較滲碳淬火、單頻感應淬火和同步雙頻感應淬火三種常用的熱處理工藝。

 氣體滲碳法是將工件放入密閉的滲碳爐內，使工件在920℃高溫的滲碳?xì)夥罩袧B碳，然后再進行淬火處理。滲碳淬火熱處理時間相對較長，故其變形量相對較大，成本較高，且不適用于局部淬火，靈活性差。

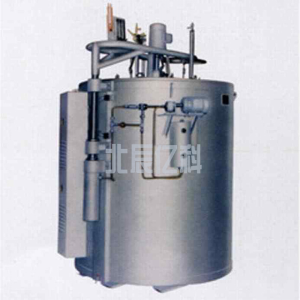

圖7 滲碳爐

單頻感應淬火即為普通感應淬火，變形量小，加熱效率高，適合局部淬火，但對于表面凹凸的仿形工件，加熱不均勻，無法得到均勻的硬化層。

圖8 齒輪單頻淬火	圖9 齒輪雙頻加熱

  同步雙頻感應淬火是在工件表面同時感應雙頻渦流，加熱到淬火溫度，然后急速冷卻，獲得所需性能。同步雙頻適用范圍比單頻淬火更廣，變形量小，加熱時間極短，生產效率高，適合局部淬火和仿形淬火，適合批量化、流水化作業。

國外公司試驗參數

 試驗齒輪為圓柱齒輪m=2，Z=36，全齒高4.7mm，齒寬20mm。

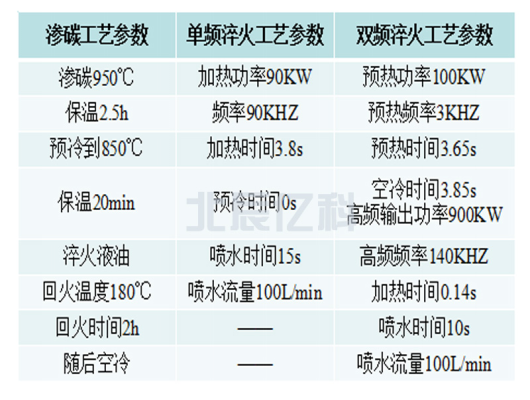

表2 齒輪三種不同的試驗工藝參數

 為了對沿齒廓淬火有一仿形概念，引入了仿形率這一術語。

    仿形率=（100-（Ds/h）*100）*%

 式中 Ds——齒頂處的硬化層深度（測至HV450）；

           h——齒高。

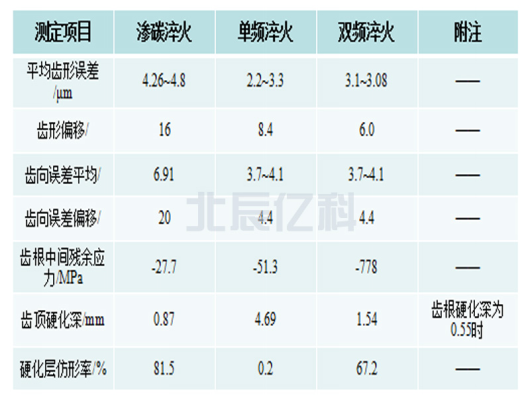

表3 三種熱處理工藝的參數測量結果

       由上表可以看出，雙頻淬火后，齒輪的殘余壓應力達到極限，接近800MPa。該公司認為，齒輪雙頻感應淬火能得到比單頻淬火及滲碳淬火齒輪更高的強度，變形小更是其突出優勢。

結論

· 齒輪同步雙頻感應淬火，可以取代某些齒輪的滲碳淬火工藝，很明顯的優點是變形量小，生產效率高，同時低成本，節能，環境污染??；

· 齒輪同步雙頻感應淬火設備操作簡單方便，適合大批量、流水化生產；

· 結合先進的仿真技術，可以精確的匹配頻率及功率；

· 搭配相應的機械結構可以實現全自動化或半自動化生產，節約人工成本。
