新能源汽車電池冷卻系統的高頻釬焊

新能源汽車電池冷卻系統水冷板/水冷帶的高頻焊接工藝

  2019年國內汽車市場將停止增長，增速預計為零。但對于新能源汽車而言，機遇還是不少。數據顯示，2018年11月前，新能源汽車銷量同比增長68%，達103萬臺，突破100萬臺大關，這也意味著我國的新能源汽車市場的正式興起。長期從事汽車研究的業內人士肖越向長江商報記者表示，2019年新能源汽車的銷量增幅將放緩，不過預計增幅將超過40%（以上內容援引自中國經濟網）

  新能源汽車中電池技術是一項核心技術，電池的優劣對整車的性能影響極大。眾多車企都想在新能源汽車產業中分得一杯羹，但是由于技術原因?qū)е逻M(jìn)市風險較大，眾多車企只能觀望。舉一個很簡單的例子，在新能源汽車的電池冷卻裝置中常用的水冷帶、水冷板的焊接問題就困擾著一大批企業。深層分析其中的原由，倒不是現有技術水平達不到，而是現有的生產方式成本過于昂貴，面對市場不太明朗，訂單不太穩定的新能源汽車市場，高昂的加工成本致使一大批企業望而卻步。那么有沒有一種低成本且焊接質量高的焊接工藝呢？答案是肯定的，高頻焊就是一種成本較低焊接質量較好的工藝。

  蛇形水冷帶是動力電池冷卻系統中常用的配件，其原理是將鋰電池鑲嵌在凹槽中，加入冷卻介質給電池組進行降溫。

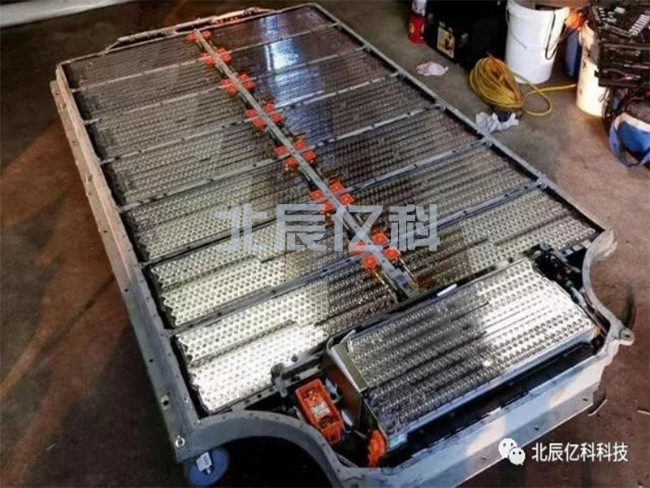

蛇形水冷帶凹槽內嵌入鋰電池形成新能源車動力電源

      著名的特斯拉就是采用該技術給動力電池進行冷卻。蛇形管需要焊接的部位是扁管與接頭，如下圖所示（焊接視頻請點擊圖片查看）。

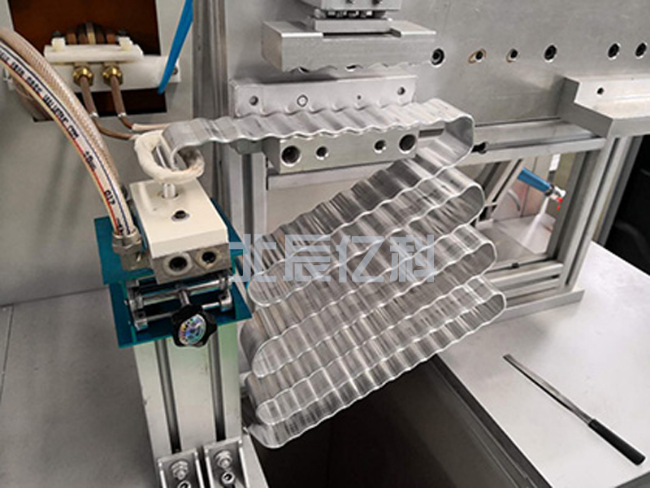

 蛇形水冷帶高頻釬焊

  由于蛇形管扁管的壁厚只有0.3mm，采用人工火焰釬焊很容易將母材燒穿，也很難保證焊料溫升一致同時熔化形成焊縫。采用釬焊隧道爐如果一年沒有50萬件以上的產量成本很難回收，動輒上百萬的設備投入對一般企業而言難以接受。綜合考慮，高頻焊則比較適合，其單只單件作業，占地面積小，對操作人員要求低的特點是它的一大優勢。同時，高頻焊焊接品質較高、一致性較好、焊縫美觀更是錦上添花。

  除了蛇形水冷帶，水冷板也是一種主流的動力電池冷卻裝置。也是國內外新能源車企采用最多的一種解決方案。（水冷板水嘴焊接視頻請點擊下圖）

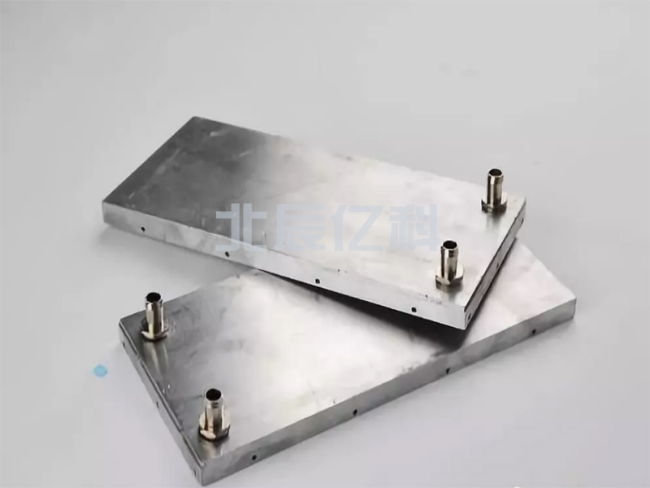

水冷板

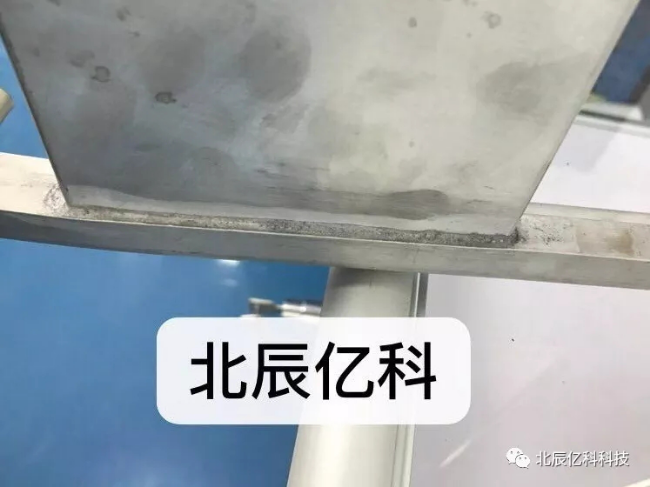

      水冷板相比水冷帶其尺寸更大，焊接位置跨度更大，在焊接加熱過程中自身還會散失很多熱量，因此想要保證焊接溫度均勻焊料同時熔化非常困難。相比較水冷帶而言，水冷板的焊接更加困難，但是在優化工裝調整感應器采用高頻焊效果還是相當不錯的。（下圖為水冷板焊接效果圖）
